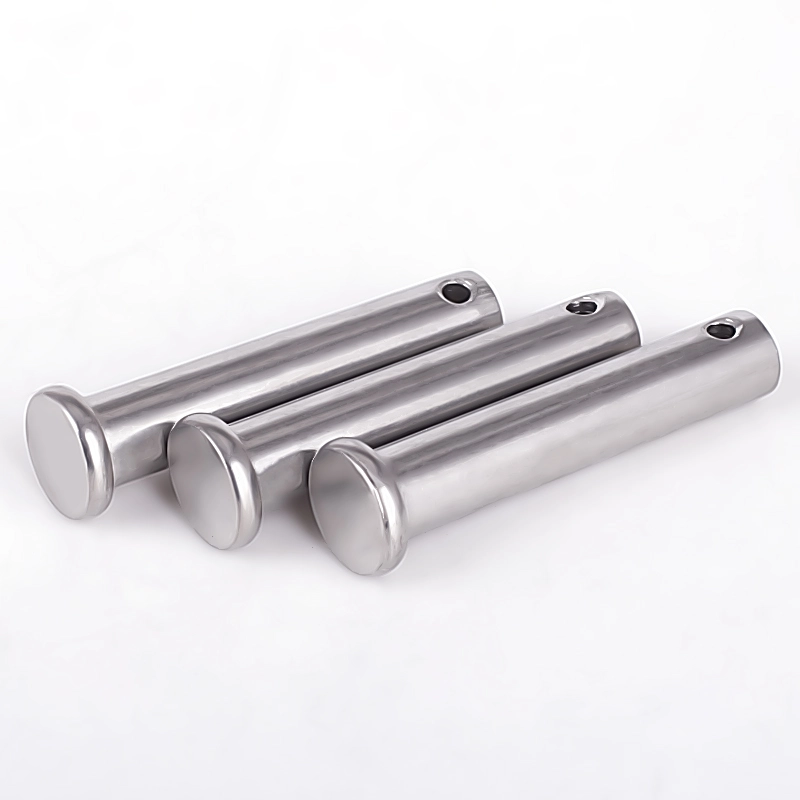

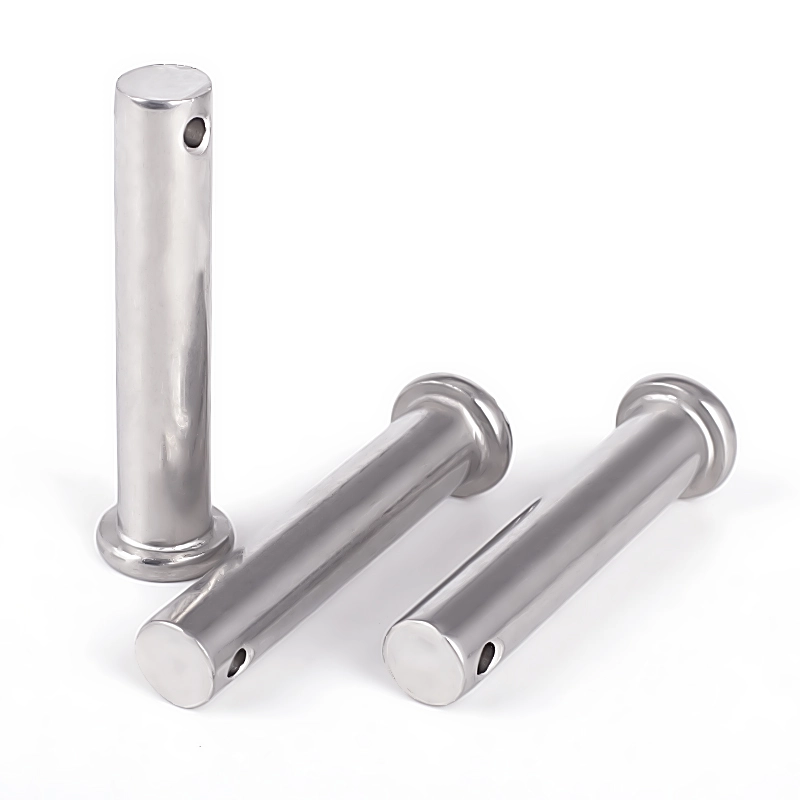

Clevis Pin ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກ
ນີ້ Clevis Pin ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກ, ຂາຍໂດຍກົງໂດຍໂຮງງານ Wanluo, ເປັນມາດຕະຖານອຸດສາຫະກໍາອົງປະກອບການເຊື່ອມຕໍ່ເຄື່ອນຍ້າຍໄດ້ເປັນຮູບທໍ່ກົມ. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບສະຖານະການປະກອບແບບເຄື່ອນໄຫວທີ່ກ່ຽວຂ້ອງກັບ hinges ກົນຈັກ, ຂໍ້ຕໍ່ rotary, ແລະໂຄງສ້າງການເຄື່ອນຍ້າຍທີ່ມີຄວາມຍືດຫຍຸ່ນຂອງ rods ເຊື່ອມຕໍ່. ບໍ່ເຫມືອນກັບ pins ຄົງທີ່ໃນຕະຫຼາດທີ່ຖືກນໍາໃຊ້ພຽງແຕ່ສໍາລັບການກໍານົດຕໍາແຫນ່ງທີ່ຊັດເຈນ static, ຜະລິດຕະພັນນີ້ໄດ້ຖືກອອກແບບທີ່ມີການເຊື່ອມຕໍ່ເຄື່ອນຍ້າຍໄດ້ຕາມຈຸດປະສົງຫຼັກຂອງຕົນ, ໂດຍສະເພາະການປັບຕົວເຂົ້າກັບຂໍ້ຕໍ່ກົນຈັກຕ່າງໆທີ່ຕ້ອງການການຫມຸນ reciprocating, swinging ເປັນມຸມ, ແລະການເປີດແລະປິດທີ່ມີຄວາມຍືດຫຍຸ່ນ.
ໃນເວລາທີ່ໂຮງງານ Wanluo ກໍາລັງຜະລິດ Clevis Pins ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກ, ມັນຮັບຮອງເອົາໂຄງສ້າງປະສົມປະສານຂອງຫົວແປແລະຮູຜ່ານຫາງ. ສົມທົບກັບ pin ແຍກ, ມັນສາມາດບັນລຸການລັອກສອງເທົ່າ. ການປະກອບແມ່ນງ່າຍດາຍ, ພືດຫມູນວຽນແມ່ນກ້ຽງ, ແລະມັນສາມາດປ້ອງກັນບໍ່ໃຫ້ loosening ແລະ displacement ໃນໄລຍະການເຄື່ອນໄຫວຢ່າງຕໍ່ເນື່ອງຂອງອຸປະກອນ. ມັນສາມາດໃຊ້ໄດ້ຢ່າງກວ້າງຂວາງກັບການປະກອບມາດຕະຖານຂອງໂຄງສ້າງລະບົບສາຍສົ່ງກົນຈັກ, ອົງປະກອບ chassis ຂອງຍານພາຫະນະ, ອຸປະກອນໄຮໂດຼລິກ, ແລະອົງປະກອບເຄື່ອນຍ້າຍຕ່າງໆ.
ຈຸດຂາຍທີ່ແຕກຕ່າງ
1. ສຸມໃສ່ການເຊື່ອມຕໍ່ກິດຈະກໍາແບບເຄື່ອນໄຫວ, ເຫມາະສົມກັບເງື່ອນໄຂການເຮັດວຽກແບບເຄື່ອນໄຫວຫຼາຍກ່ວາການຈັດຕໍາແຫນ່ງ static.
2. ຂອບເຂດຈໍາກັດຫົວຮາບພຽງແລະລັອກຮູຫາງ, ສະຫນອງການປົກປ້ອງຕ້ານການເລື່ອນສອງເທົ່າສໍາລັບຄວາມປອດໄພຫຼາຍກວ່າເກົ່າ.
3. ເຂົ້າກັນໄດ້ກັບໂຄງສ້າງຂອງສ້ອມ, ສະຫນອງການປັບຕົວທີ່ເຂັ້ມແຂງແລະຄວາມທົນທານຂອງສະພາແຫ່ງສູງ.
4. ໂຄງປະກອບການງ່າຍດາຍແລະທົນທານ, ມີການສວມໃສ່ໃນໄລຍະຍາວຕ່ໍາ.
5. ຫຼາຍ versatile, ເຫມາະສໍາລັບການທົດແທນມາດຕະຖານຂອງອຸປະກອນອຸດສາຫະກໍາຕ່າງໆ.
ຄຸນນະສົມບັດໂຄງສ້າງ & ເຕັກໂນໂລຊີການຜະລິດ
Clevis Pin ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກຫນຶ່ງສິ້ນຫົວເຢັນຄວາມແມ່ນຍໍາແລະຂະບວນການກອບເປັນຈໍານວນ grindless ສູນ, ປະກອບດ້ວຍຫົວຈໍາກັດຕະຫຼອດຮາບພຽງ, ຮ່າງກາຍ pin ແຂງກະບອກກ້ຽງແລະຂຸມ pin ຫາງສະຫງວນ. ຫົວຮາບພຽງໜາໃຫ້ຄວາມໜາແໜ້ນຂອງພື້ນຜິວ, ຫຼີກລ່ຽງບໍ່ໃຫ້ຕົວເຂັມຂັດຈົມລົງໃນຮູຍຶດຕິດ ແລະ ຮັບປະກັນຄວາມຮາບພຽງຂອງເຄື່ອງປະກອບ. ຮ່າງກາຍຂອງ pin ແຂງປະສົມປະສານມີຄວາມເຄັ່ງຄັດຂອງໂຄງສ້າງສູງແລະການສໍາເລັດຮູບຂອງພື້ນຜິວກ້ຽງ, ຫຼຸດຜ່ອນຄວາມຕ້ານທານ friction ໃນລະຫວ່າງການພືດຫມູນວຽນອົງປະກອບແລະຮັບປະກັນການເຄື່ອນໄຫວກົນຈັກທີ່ມີຄວາມຍືດຫຍຸ່ນແລະບໍ່ຂັດຂວາງ. ຮູຫາງທີ່ຕັ້ງໄວ້ຢ່າງແນ່ນອນມີຮູຮັບແສງທີ່ເປັນເອກະພາບ ແລະຝາດ້ານໃນລຽບ, ກົງກັບເຂັມແຍກມາດຕະຖານຢ່າງສົມບູນເພື່ອສ້າງເປັນລະບົບລັອກຄວາມປອດໄພທີ່ສົມບູນ. ຜະລິດຈາກເຫຼັກກາກບອນທີ່ມີຄຸນນະພາບສູງ, ເຫຼັກໂລຫະປະສົມແລະວັດສະດຸສະແຕນເລດ, ຜະລິດຕະພັນທັງຫມົດໄດ້ຮັບການສໍາເລັດຮູບດີ, deburring ແລະການປິ່ນປົວຕ້ານການ corrosion ໄດ້ມາດຕະຖານ. ການຄວບຄຸມຄວາມທົນທານຂອງມິຕິຢ່າງເຂັ້ມງວດຮັບປະກັນຄວາມສອດຄ່ອງຂອງ zero-jitter ກັບຮູ hinge ມາດຕະຖານ, ມີການຕໍ່ຕ້ານ shear ຫມັ້ນຄົງແລະການຕໍ່ຕ້ານຄວາມເມື່ອຍລ້າການເຄື່ອນໄຫວໃນໄລຍະຍາວ, ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກການປະກອບການເຄື່ອນຍ້າຍເລື້ອຍໆ.
ຕົວກໍານົດການຜະລິດຕະພັນ
|
ລາຍການພາລາມິເຕີ |
ລາຍລະອຽດສະເພາະ |
|
ຊື່ຜະລິດຕະພັນ |
Clevis Pin, Flat Head Clevis Pin, Hole-Type Hinge Pin, Movable Connection Cylindrical Pin |
|
ມາດຕະຖານບໍລິຫານ |
DIN11023, ມາດຕະຖານ ISO, ມາດຕະຖານ GB, ມາດຕະຖານ ANSI, ຂະຫນາດທີ່ບໍ່ແມ່ນມາດຕະຖານທີ່ກໍາຫນົດເອງ |
|
ວັດສະດຸທີ່ມີຢູ່ |
45# ເຫຼັກກາກບອນ, ເຫຼັກໂລຫະປະສົມ 40Cr, ສະແຕນເລດ 304/316 |
|
ຊ່ວງຂະໜາດ |
ເສັ້ນຜ່າສູນກາງ 2mm-30mm, ຄວາມຍາວ 6mm-350mm ຂະຫນາດມາດຕະຖານເຕັມ, ຕໍາແຫນ່ງ pin ທີ່ກໍານົດໄວ້ແລະຄວາມຍາວ. |
|
ປະເພດໂຄງສ້າງ |
ຫົວຈຳກັດຮາບພຽງ, ຮ່າງກາຍຊົງກະບອກແຂງ, ໂຄງສ້າງການລັອກຄວາມປອດໄພຂອງຮູຫາງຫາງ |
|
ເຕັກໂນໂລຊີປຸງແຕ່ງ |
ຫົວເຢັນທີ່ມີຄວາມແມ່ນຍໍາ, ການຂັດສູນ, ການເຈາະຮູທີ່ມີຄວາມແມ່ນຍໍາ, ການແຂງຂອງຫນ້າດິນແລະການສໍາເລັດຮູບ |
|
Workpiece ທີ່ໃຊ້ໄດ້ |
hinges ກົນຈັກ, ວົງເລັບ clevis, rods ເຊື່ອມຕໍ່, chassis ຍານພາຫະນະ, ປວດຂໍ້ກະດູກເຄື່ອນທີ່ບົບໄຮໂດຼລິກ, ຊິ້ນສ່ວນເຄື່ອງຈັກວິສະວະກໍາ |
|
ການປິ່ນປົວຜິວຫນ້າ |
Galvanization (ສີຂາວ / ສີ / ສີດໍາ), ການແຂງ oxide ສີດໍາ, passivation, ການຂັດສະແຕນເລດ |
|
ຄຸນສົມບັດກົນຈັກ |
ຄວາມຕ້ານທານຕໍ່ການຕັດສູງ, ການຫມຸນລຽບ, ຈໍາກັດການຕ້ານການຈົມລົງ, ປ້ອງກັນການຫຼຸດລົງຢ່າງປອດໄພ, ຄວາມທົນທານຕໍ່ຄວາມເມື່ອຍລ້າສໍາລັບການເຄື່ອນໄຫວເລື້ອຍໆ |
|
ວິທີການຫຸ້ມຫໍ່ |
ກ່ອງພາຍໃນຕ້ານການ rust + carton ສົ່ງອອກ, ການຫຸ້ມຫໍ່ປ້ອງກັນຄວາມຊຸ່ມຊື່ນແລະ shockproof, ການຫຸ້ມຫໍ່ pallet ສໍາລັບຄໍາສັ່ງຈໍານວນຫຼາຍ |
|
ການບໍລິການສະຫນອງ |
ການສະຫນອງມາດຕະຖານຈຸດ, ການປັບແຕ່ງທີ່ບໍ່ແມ່ນມາດຕະຖານ, ການສະຫນອງການສະຫນັບສະຫນູນຫນຶ່ງຈຸດທີ່ມີ pins ແຍກ |

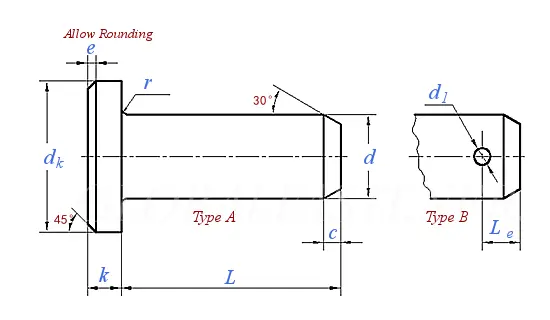

| ເສັ້ນຜ່າສູນກາງນາມ d |
Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | ສູງສຸດ = ຂະຫນາດນາມ (h11) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| ນາທີ | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | |
| dk | ສູງສຸດ = ຂະຫນາດນາມ (h14) | 5 | 6 | 8 | 10 | 14 | 18 | 20 | 22 | 25 | 28 | 30 | 33 | 36 |
| ນາທີ | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | |
| d1 | min=ຂະໜາດນາມສະກຸນ (H13) | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | 4 | 4 | 5 | 5 | 5 | 6.3 |
| ສູງສຸດ | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | |
| c | ສູງສຸດ | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| e | ≈ | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | 2 |
| k | ຂະໜາດນາມ (js14) | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 | 4 | 4.5 | 5 | 5 | 5.5 | 6 |
| ສູງສຸດ | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | |
| ນາທີ | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | |
| Le | ນາທີ | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 | 6 | 6 | 7 | 8 | 8 | 9 |
| r | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 | 1 | |
ຂໍ້ໄດ້ປຽບຫຼັກ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ
1. ໂຄງປະກອບການຈໍາກັດຫົວຮາບພຽງເປັນມືອາຊີບປະສິດທິຜົນປ້ອງກັນບໍ່ໃຫ້ຮ່າງກາຍ pin ຈາກການຈົມລົງແລະການເຄື່ອນທີ່ໃນລະຫວ່າງການຫມຸນຄວາມໄວສູງແລະການເຄື່ອນໄຫວ reciprocating, ຮັກສາຕໍາແຫນ່ງປະກອບທີ່ຫມັ້ນຄົງຂອງພາກສ່ວນເຄື່ອນຍ້າຍໄດ້ແລະຫຼີກເວັ້ນການ jitter ກົນຈັກແລະ deviation ການເຊື່ອມຕໍ່.

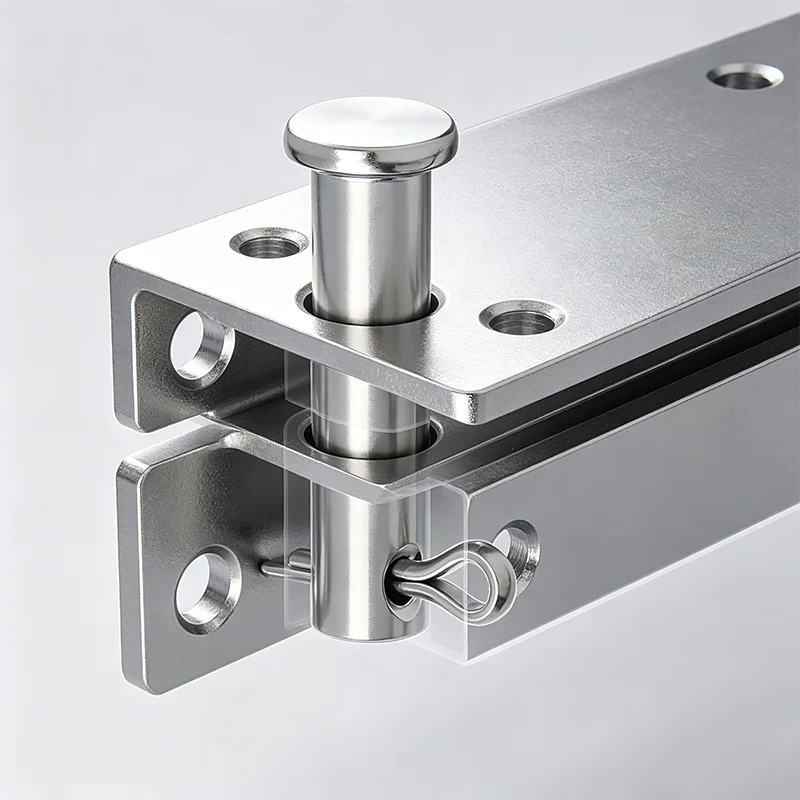

2. ການອອກແບບຈັບຄູ່ locking ຮູຫາງ, ຢ່າງສົມບູນເຫມາະສົມກັບ pins ແຍກມາດຕະຖານ. ການປະສົມປະສານຂອງ clevis pin ແລະ pin split ປະກອບເປັນການປົກປ້ອງຄວາມປອດໄພສອງຢ່າງ, ຢ່າງສົມບູນແກ້ໄຂຄວາມສ່ຽງຂອງ pin body ຫຼຸດລົງທີ່ເກີດຈາກການສັ່ນສະເທືອນກົນຈັກໃນໄລຍະຍາວແລະການໂຫຼດຜົນກະທົບ.
3. Ultra-smooth ຮ່າງກາຍ pin cylindrical minimizes friction ປະກອບ, ຮັບປະກັນການຫມຸນຢືດຢຸ່ນແລະຄວາມຫມັ້ນຄົງຂອງຂໍ້ຕໍ່ hinge ແລະພາກສ່ວນເຊື່ອມຕໍ່ເຄື່ອນຍ້າຍໄດ້. ມັນມີຄວາມຕ້ານທານຄວາມເມື່ອຍລ້າການເຄື່ອນໄຫວທີ່ດີເລີດ, ບໍ່ງ່າຍທີ່ຈະຕິດຫຼືໃສ່ຫຼັງຈາກການດໍາເນີນງານເລື້ອຍໆໃນໄລຍະຍາວ.
4. ມີຄວາມເຂັ້ມແຂງໂຄງສ້າງສູງແລະການຕໍ່ຕ້ານ shear ທີ່ເຂັ້ມແຂງ. ຂະບວນການກອບເປັນຈໍານວນແຂງເຮັດໃຫ້ຮ່າງກາຍຂອງ pin ສາມາດຮັບຜິດຊອບການໂຫຼດດ້ານຂ້າງຂະຫນາດໃຫຍ່ແລະຄວາມເຄັ່ງຕຶງ, ປັບຕົວເຂົ້າກັບສະຖານະການເຊື່ອມຕໍ່ເຄື່ອນທີ່ຫນັກແຫນ້ນຂອງເຄື່ອງຈັກວິສະວະກໍາແລະອຸປະກອນຍານພາຫະນະ.
5. Clevis Pin ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກມີລະດັບຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍທີ່ມີທາງເລືອກໃນການວັດສະດຸທີ່ຫຼາກຫຼາຍ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບ chassis ລົດຍົນ, ເຄື່ອງຈັກກະສິກໍາ, ອຸປະກອນໄຮໂດຼລິກ, ສະຖານທີ່ທາງລົດໄຟ, ອຸປະກອນອັດຕະໂນມັດແລະພາກສ່ວນຕ່າງໆທີ່ສາມາດເຄື່ອນຍ້າຍ hinge ກົນຈັກ.
ສະຖານະການແອັບພລິເຄຊັນຕົວຈິງໃນເວັບໄຊ
fasteners ແລະຮາດແວໂລຫະ custom ຂອງພວກເຮົາຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການອຸດສາຫະກໍາທົ່ວໂລກ, ປັບຢ່າງເຕັມສ່ວນກັບສະພາບການເຮັດວຽກທີ່ຊັບຊ້ອນ:
1. ການປະກອບອຸປະກອນກົນຈັກອຸດສາຫະກໍາ & ການເຊື່ອມຕໍ່ຄົງທີ່
2. ວິສະວະກໍາກໍ່ສ້າງ & ການຍຶດໂຄງສ້າງອາຄານ
3. Port, marine and offshore engineering hoisting & tension fixing
4. ພະລັງງານໃຫມ່, ອຸປະກອນອັດຕະໂນມັດແລະການຕິດຕັ້ງລະບົບທໍ່
5. ພາຍນອກ corrosion ສູງ, ຄວາມຊຸ່ມຊື່ນແລະໂຫຼດສູງສະພາບແວດລ້ອມການເຮັດວຽກ harsh
6. ການຂາຍຍ່ອຍຂາຍສົ່ງທົ່ວໂລກແລະການແຈກຢາຍຕະຫຼາດຮາດແວໃນທ້ອງຖິ່ນ
Hot Tags: Clevis Pin, ຜູ້ຜະລິດ Clevis Pin, Clevis Pin ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກ
